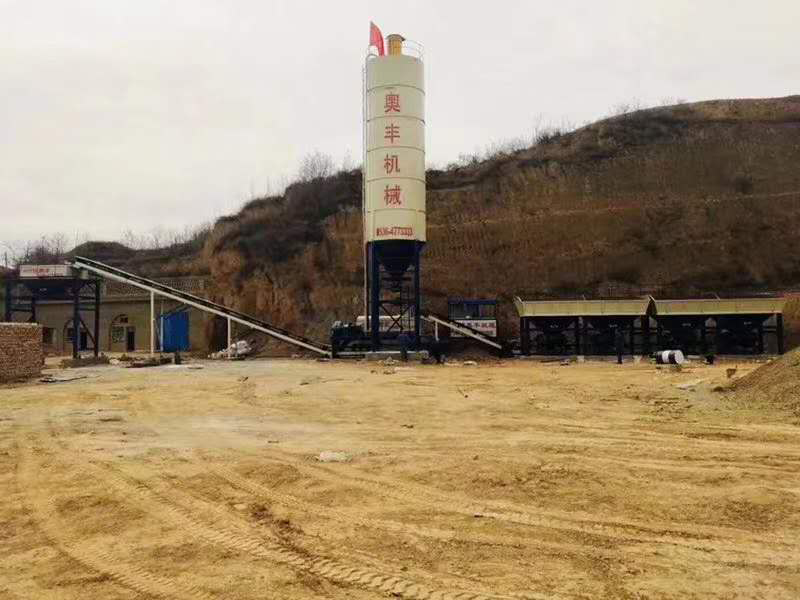

1

整     机

1、额定生产能力：水泥碎石700t/h

   总功率：200KW

2、计量精度：骨料系统：±1%

             粉料系统：±1%

3、拌合骨料最大料径：60mm

4、控制形式：自动  手动

5、占地面积：长*宽48×15=675m²

2

骨   料    供   给   系   统

1.  骨料斗

  （1） 数量：4个

（2） 容积：14m³个

（3） 上料高度：3.42m

（4）基本配置：配有4个格筛。

2.  计量装置：电脑皮带秤

（1）数量：4个

（2）控制形式：电脑控制，双托辊称重计量，通过变频器调整皮带秤的转速。

（3）计量精度：±1%

（4）计量范围：0-700t/h/台

（5）电机功率：：4kw/台

（6）皮带：环形裙边皮带，长4960mm, 宽1000mm

注：传动为摆线针轮减速机式。

3

粉    料   供   给   系   统

1.粉料仓

（1）数量：1个

（2）容量：100t (水泥密度按1.4计算)。

（3）直径：3000m

（4）总高度：16m

（5）闸板阀：600x600mm

2.粉料输送：变频调速螺旋输送机

（1）长度：3000mm

（2）直径：273mm

（3）输送能力：10-50t/h

（4）控制形式：电脑控制，通过变频器调整螺旋输送机的

转速。

（5）电机功率：5.5KW



4

粉  料  供  给 系 统

3.粉料计量：电子称



（1）长度：1400mm

（2）直径：273mm

（3）计量范围：10-50t/h

（4）计量精度：±1%

（5）电机功率：3kw





5

物   料   输   送   系   统

1.平带机：输送混合料

（1）皮带：宽1200mm

（2）输送能力： 700t/h

（3）带速：2.0m/s

（4）电机功率：22kw

注：传动为电动滚筒式。



2.斜带机：输送成品料

（1）皮带：宽1200mm.

（2）输送能力：700t/h

（3）带速：2.0m/s

（4）电机功率：22kw

（5）安装倾角：18°

注：传动为电动滚筒式。

6

搅    拌    装   置

1.主机型式：双卧轴强制式连续型

2.生产能力：100-700T

3.叶片数量：60片

4.叶片材质：高铬高钼铸件

5.允许最大粒径：60 mm

6.电机：功率90 kw

7.减速机型号：ZQ850减速机

8.驱动形式：单电机传动





7

供  水  系  统



1.水泵型号：潜水泵

2.水泵流量：40m³/h

3.电机功率：2.2kw



8

储  料  装  置

1.料仓容积：12m^3.。

2.卸料高度：3.7m

3.运料通道宽度：3.2m

4.料门开启控制方式：电磁阀控制

5.料门开启方式：气动

6.振动器功率：1.1kw

7.空压机：用于成品料门的开启

8.空压机功率：7.5kw

9

操       作      室

1.机房：采用保温复合板，面积8m²，结构坚固，密封良好隔音 隔热 防潮 防尘，视野开阔。便于观察全套设备的运行情况。配备冷暖空调，保持机房内温度恒定。

2.控制系统：具有自动和手动控制功能，两种功能可以互相切换，控制系统主要有监控电脑、操作电盘、变频器、传感器

控制系统说明：

（1）自动控制系统使用电脑控制技术，电脑开机后自动进入控制程序，采用中文界面，操作简单，维护方便，易学易懂。各种物料比例可以任意调整，以适合各种不同的物料配比。控制程序运行时显示各计量秤参数的设定值和实际值，当缺料时能发出报警信号。

（2）操作电盘按照工艺顺序合理布置，易于操作，各种电器元件均采用优质产品，以保证电路系统的稳定运行，电路系统具备过载保护 过热保护 欠压保护等功能。
